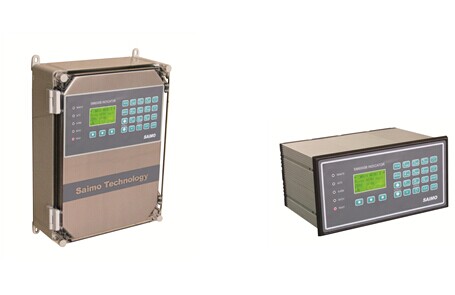

FH-02(6105B)現場安裝型和面板安裝型給煤\料機稱重儀表采用微處理器控制，處理稱重傳感器的重量信號和皮帶速度信號，計算流動物料的流量和累計量，顯示在儀表上。同時儀表內置 PID 調節器，提供標準 4-20mA 輸出，控制給料機運行，并提供遠程脈沖計數輸出。可加通訊板使用 RS-232 或 RS-485 接口和上位機通訊。儀表采用的操作界面直觀簡便。并具有多種自動檢測功能，便于用戶校準和維護。

環境參數

1、室內/室外 安裝地點應近可能靠近稱重傳感器，注意防塵、防潮。

2、儲存溫度 -40℃ — +70℃

3、運行溫度 -10℃ — +50℃

4、相對濕度： 95%

電源

1、220VAC±10% 50Hz

2、保險絲 0.5A

3、EMI/RFI濾波器

稱重傳感器

1、儀表提供 10VDC ± 10%，200mA 激勵電源，可并聯 4 個稱重傳感器

2、靈敏度，0.5mV/V——3.5mV/V

3、輸入信號 33mV

4、稱重傳感器屏蔽接地

5、電纜距離大于 60 米（不超過 900 米）時采用激勵補償電路

6、跳線選擇本地或遠程補償

主板數字輸入端口

儀表主板提供 3 個可編程輸入端口，接收干觸點開關信號。

主板數字輸出端口

儀表主板提供 3 個可編程輸出端口，晶體管通斷信號。

通訊板

      儀表可安裝通訊板，可使用標準 RS-232，RS-485 串行接口與上位機通訊,采集儀表數據并對儀表進行操作。
